交流伺服驱动器,用于高精度的定位系统

发布时间:2019-09-27 10:53:27  浏览:

引言:说到驱动器肯定有很多人都不是很了解,驱动器一般在工厂里才比较常用到,特别是现代工厂里有很多的机器设备都要用到它,下面我们一起来了解一下交流伺服驱动器的相关资料介绍吧。

伺服驱动器是现代运动控制的重要组成部分,被广泛应用于工业机器人及数控加工中心等自动化设备中。尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。该算法中速度闭环设计合理与否,对于整个伺服控制系统,特别是速度控制性能的发挥起到关键作用。在工业机器人的应用中,交流伺服驱动器起到了高精度定位的作用,使得机械手臂能够精准地抓取产品。

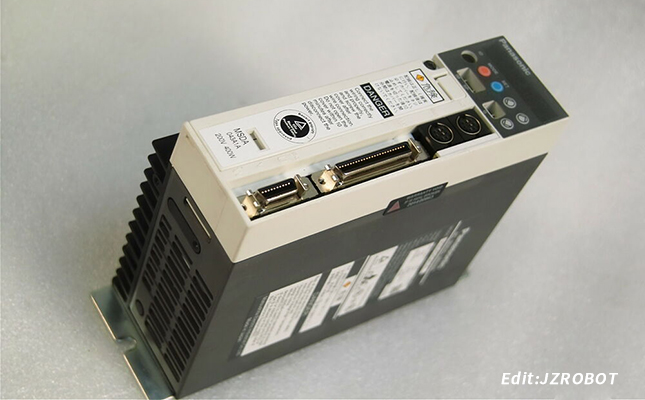

交流伺服驱动器
交流伺服驱动器

工作原理

目前主流的伺服驱动器均采用数字信号处理器(DSP)作为控制核心,可以实现比较复杂的控制算法,实现数字化、网络化和智能化。功率器件普遍采用以智能功率模块(IPM)为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流,得到相应的直流电。经过整流好的三相电或市电,再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机

随着伺服系统的大规模应用,伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题,越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。

伺服驱动器是现代运动控制的重要组成部分,被广泛应用于工业机器人及数控加工中心等自动化设备中。尤其是应用于控制交流永磁同步电机的伺服驱动器已经成为国内外研究热点。当前交流伺服驱动器设计中普遍采用基于矢量控制的电流、速度、位置3闭环控制算法。该算法中速度闭环设计合理与否,对于整个伺服控制系统,特别是速度控制性能的发挥起到关键作用。

交流伺服驱动器
交流伺服驱动器

相关区别

1、伺服控制器通过自动化接口可很方便地进行操作模块和现场总线模块的转换,同时使用不同的现场总线模块实现不同的控制模式(RS232、RS485、光纤、InterBus、ProfiBus),而通用变频器的控制方式比较单一。

2、伺服控制器直接连接旋转变压器或编码器,构成速度、位移控制闭环。而通用变频器只能组成开环控制系统。

3、伺服控制器的各项控制指标(如稳态精度和动态性能等)优于通用变频器。

以上的资料介绍就是关于交流伺服驱动器的内容,希望可以帮助到对此感兴趣的你,伺服驱动器的作用是非常大的,平时我们要注意做好它的维修保养,保证其正常工作。
