数控转塔冲床模具 适用于多品种的板材冲压

  • 发布时间:2020-03-26      来源:JZ Robot      作者:JZ Editor      已有 人浏览

引言:本文主要介绍的是数控转塔冲床模具,其在数控冲床中应用广泛,更是数控转塔冲床中用以冲压的重要组成部分。文中主要通过其组成结构与类型来介绍数控转塔冲床模具。

  数控转塔冲床模具也称数控冲床模具、数冲模具、数控冲模。从字面上的自然也能看出数控转塔冲床模具就是数控转塔冲床的应用模具,能够在板材上进行冲孔加工、浅拉深成型的压力加工等。

  数控转塔冲床模具广泛用于机械、电器、仪表、筛网、五金、各类金属盘、箱、柜等行业的冲压加工,利用单次冲裁方式和步冲冲裁方式冲出各种形状、尺寸的孔和零件,特别适用于多品种的中、小批量或单件的板材冲压。

  数控转塔冲床模具组成

  数控转塔冲床模具进一步细分为8个小部分:上模、退料板、下模、弹簧、刀具工位、上模座、下模座、模座。

  1、上模是整副冲模的上。半部逆配置型模具时装设于上模部份,顺配置型模具时装设于下模部份。

  2、退料板起的是冲压前的压料,冲压后的卸料作用。退料板,由于冲裁后冲头会被料卡住,无法拿出来,所以增加一块板起卸料作用,又叫脱料板。还有一个作用是,冲裁前压住料,冲裁区周围不会变形,就像切菜一样,用手压住切效果比不压要好得多。

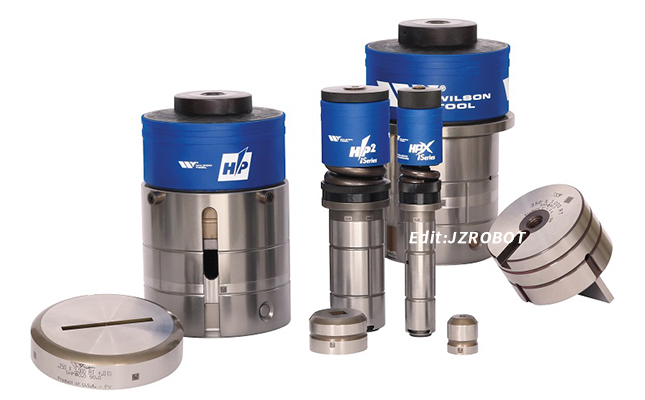

数控转塔冲床模具

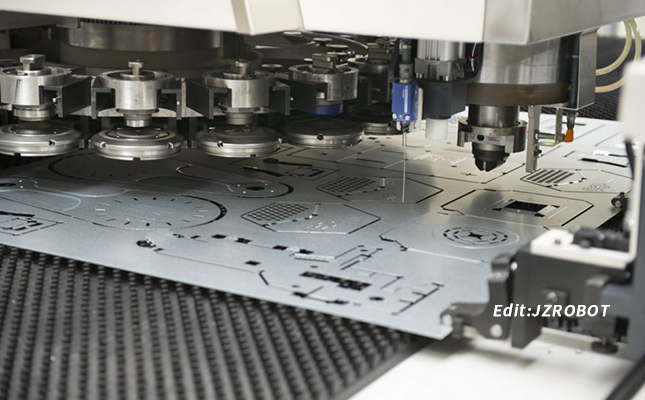

数控转塔冲床模具

  3、下模是整副冲模的下半部,即安装于压力机工作台面上的冲模部分。下模座是下模的与压力机工作台面接触的零件,一般为板件,其直接固定在压力机台面或垫板上。

  4、模具弹簧广泛应用于冲压模、金属压铸模、塑胶模具以及其他弹性运动精密机械设备、汽车等领域。模具弹簧材质一般选用铬合金钢。铬合金弹簧钢具有耐高温、刚性大、寿命长的特点。

  5、刀具工位是固定刀具的位置,现代模具制造业的机械加工及其所用刀具技术快速发展,高新技术被大量采用,在加工工艺、切削方式、刀具结构、刀具材料、刀具涂层等方面都已有了与过去传统机械加工很大的不同点。

  6、上模座是对塑料模来说的,指的就是定模的座板,是用来固定定模和塑压机的进料口的连接的。它前面装着定模,后面装着进料的浇口套。

  7、下模座是整副冲模的下半部,即安装于压力机工作台面上的冲模部分。下模座是下模的与压力机工作台面接触的零件,一般为板件,其直接固定在压力机台面或垫板上。

  8、模座是挤出用机头中承托型芯和口模的部件。

  一般情况下,常常按压缩膜上、下模的配合结构,将压缩模分为溢料式、不溢料式、半溢料式三类。模具对准单元亦称为模具刃件之对合引导装置。要确实保持上模与下模之对准及缩短其准备时间,依制品精度及生产数量等条件要求。

数控转塔冲床模具
数控转塔冲床模具

  数控转塔冲床模具类型

  模具类型各式各样,这里仅列举几种特殊模具:

  1、多孔模

  多孔模是指一副模具可以同时冲多个孔,对冲孔板而言,效率可以数倍的提高。制作多孔模时应该保证孔与孔之间,孔与板材边缘之间的最小距离不能小于板厚的两倍,距离太小,会造成板材的扭曲、变形,影响加工效果,下模孔与孔之间的连接出也容易断裂。

  2、百叶窗和桥型模

  百页窗模具和桥型模属于冲切加拉伸成型类模具,属于机柜常用模具。

  3、沉孔模和压筋模

  沉孔模和压筋模属于挤压成型类模具。压筋模主要用于平板面压小圆弧凹槽等于板面的加强筋效果,加工简单美观。

  通过文中对数控转塔冲床模具的组成与类型的介绍,相信大家对于数控转塔冲床模具已经有了进一步的认识。不仅知道了数控转塔冲床模具是由上模、退料板、下模、弹簧、刀具工位、上模座、下模座、模座8个部分组成,同时也了解到多孔模、百叶窗和桥型模、沉孔模和压筋模等数控转塔冲床模具类型。如果在冲床保养方面有不太清楚的,可以关注我们写的关于《冲床保养》的文章,里面有介绍一些冲床的保养知识,希望对大家有帮助。
