引言：熟悉plc的朋友们，对于plc与变频器接线图可能有所了解，没错，如果需要接线，就必须掌握plc与变频器接线的方法，以及看懂plc与变频器的接线图。下面就为大家讲解一下相关知识吧。

PLC可编程逻辑控制器，它采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

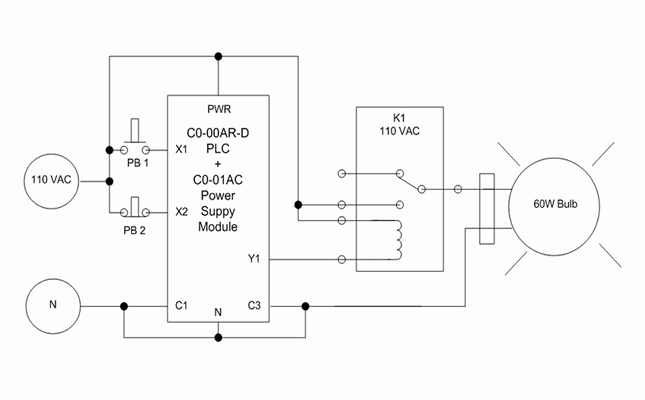

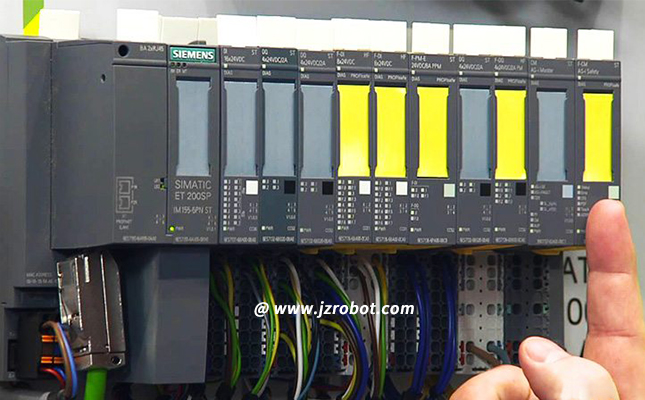

一、PLC可编程控制器

1、使用方便，编程简单

采用简明的梯形图、逻辑图或语句表等编程语言，而无需计算机知识，因此系统开发周期短，现场调试容易。另外，可在线修改程序，改变控制方案而不拆动硬件。

2、功能强，性能价格比高

一台小型PLC内有成百上千个可供用户使用的编程元件，有很强的功能，可以实现非常复杂的控制功能。它与相同功能的继电器系统相比，具有很高的性能价格比。PLC可以通过通信联网，实现分散控制，集中管理。

3、硬件配套齐全，用户使用方便，适应性强

PLC产品已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用，用户能灵活方便地进行系统配置，组成不同功能、不同规模的系统。PLC的安装接线也很方便，一般用接线端子连接外部接线。PLC有较强的带负载能力，可以直接驱动一般的电磁阀和小型交流接触器。硬件配置确定后，可以通过修改用户程序，方便快速地适应工艺条件的变化。

4、可靠性高，抗干扰能力强

传统的继电器控制系统使用了大量的中间继电器、时间继电器，由于触点接触不良，容易出现故障。PLC用软件代替大量的中间继电器和时间继电器，仅剩下与输入和输出有关的少量硬件元件，接线可减少到继电器控制系统的1/10-1/100，因触点接触不良造成的故障大为减少。

二、变频器

变频器(Variable-frequency Drive，VFD)是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。

三、plc与变频器接线解读

plc与变频器两者是一种包含与被包含的关系，PLC与变频器都可以完成一些特定的指令，来控制电机马达，PLC是一种程序输入执行硬件，变频器则是其中之一，但是PLC的涵盖范围又比变频器大，还可以用来控制更多的东西，应用领域更广，性能更强大，当然PLC的控制精度也更大。变频器无法进行编程，改变电源的频率、电压等参数，它的输出频率可以设为固定值，也可以由PLC动态控制。plc是可以编程序的，用来控制电气元件或完成功能、通信等任务。PLC与变频器之间通信需要遵循通用的串行接口协议(USS)，按照串行总线的主从通信原理来确定访问的方法。总线上可以连接一个主站和最多31个从站，主站根据通信报文中的地址字符来选择要传输数据的从站，在主站没有要求它进行通信时，从站本身不能首先发送数据，各个从站之间也不能直接进行信息的传输。PLC可编程控制器的存储器可以分为系统程序存储器、用户程序存储器及工作数据存储器等三种。

变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备，其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。利用PLC的模拟量输出模块控制变频器PLC的模拟量输出模块输出0～5V电压信号或4～20mA电流信号，作为变频器的模拟量输入信号，控制变频器的输出频率。这种控制方式接线简单，但需要选择与变频器输入阻抗匹配的PLC输出模块，且PLC的模拟量输出模块价格较为昂贵，此外还需采取分压措施使变频器适应PLC的电压信号范围，在连接时注意将布线分开，保证主电路一侧的噪声不传至控制电路。

按接线图将线连好后，启动电源，准备设置变频器各参数。按MODE键进入参数设置模式，将Pr.79设置为2：外部操作模式，启动信号由外部端子(STF、STR)输入，转速调节由外部端子(2、5之间、4、5之间、多端速)输入。连续按MODE按钮，退出参数设置模式。按下正转按钮，电动机正转起动运行。按下停止按钮，电动机停止。按下反转按钮，电动机反转起动运行。按下停止按钮，电动机停止。若在电动正转时按下反转按钮，电动机先停止后反转；反之，若在电动机反转时按下正转按钮，电动机先停止后正转。

看完我们在上文为各位朋友们整理的关于plc与变频器接线图的解答之后，有没有学习到plc与变频器的相关知识呢?我们还有一篇文章介绍的是关于《plc可编程控制器》的，我相信大家只要看过，都会留下深刻的印象。
