交流伺服电机,又称两个伺服电动机

发布时间:2021-04-06 09:46:02  浏览:

引言:伺服电机属于机械系统中马达的间接变速装置,它分为交流型以及直流型两种。接下来我们就给大家介绍交流伺服电机的构造和类型。

伺服电机内部的转子是永磁铁,驱动器控制的U/V/W三相电形成电磁场,转子在此磁场的作用下转动,同时电机自带的编码器反馈信号给驱动器,驱动器根据反馈值与目标值进行比较,调整转子转动的角度。伺服电机的精度决定于编码器的精度(线数)。

交流伺服电机定子的构造基本上与电容分相式单相异步电动机相似.其定子上装有两个位置互差90°的绕组,一个是励磁绕组 Rf,它始终接在交流电压 Uf上;另一个是控制绕组L,联接控制信号电压Uc。所以交流伺服电动机又称两个伺服电动机。

交流伺服电机的构造

交流伺服电动机的结构主要可分为两部分,即定子部分和转子部分。其中定子的结构与旋转变压器的定子基本相同,在定子铁心中也安放着空间互成90度电角度的两相绕组。其中一组为激磁绕组,另一组为控制绕组,交流伺服电动机是一种两相的交流电动机。交流伺服电动机使用时,激磁绕组两端施加恒定的激磁电压Uf,控制绕组两端施加控制电压Uk。

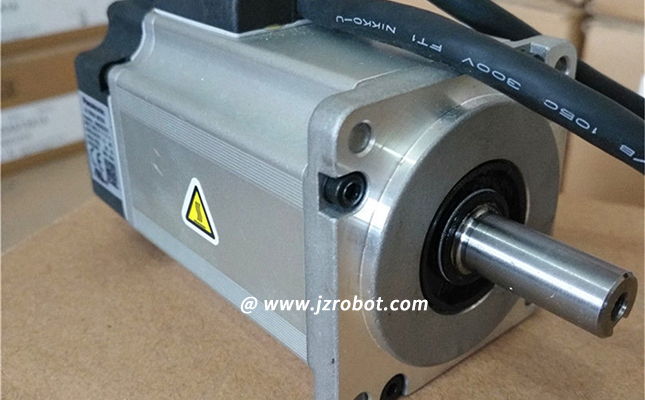

交流伺服电机
交流伺服电机

当定子绕组加上电压后,伺服电动机很快就会转动起来。 通入励磁绕组及控制绕组的电流在电机内产生一个旋转磁场,旋转磁场的转向决定了电机的转向,当任意一个绕组上所加的电压反相时,旋转磁场的方向就发生改变,电机的方向也发生改变。

交流伺服电机的类型

异步型交流伺服电动机指的是交流感应电动机。它有三相和单相之分,也有鼠笼式和线绕式,通常多用鼠笼式三相感应电动机。其结构简单,与同容量的直流电动机相比,质量轻1/2,价格仅为直流电动机的1/3。缺点是不能经济地实现范围很广的平滑调速,必须从电网吸收滞后的励磁电流。因而令电网功率因数变坏。这种鼠笼转子的异步型交流伺服电动机简称为异步型交流伺服电动机,用IM表示。

同步型交流伺服电动机虽较感应电动机复杂,但比直流电动机简单。它的定子与感应电动机一样,都在定子上装有对称三相绕组。而转子却不同,按不同的转子结构又分电磁式及非电磁式两大类。非电磁式又分为磁滞式、永磁式和反应式多种。其中磁滞式和反应式同步电动机存在效率低、功率因数较差、制造容量不大等缺点。数控机床中多用永磁式同步电动机。与电磁式相比,永磁式优点是结构简单、运行可靠、效率较高;缺点是体积大、启动特性欠佳。但永磁式同步电动机采用高剩磁感应,高矫顽力的稀土类磁铁后,可比直流电动外形尺寸约小1/2,质量减轻60﹪,转子惯量减到直流电动机的1/5。

交流伺服电机
交流伺服电机

同步电动机与异步电动机相比,由于采用了永磁铁励磁,消除了励磁损耗及有关的杂散损耗,所以效率高。又因为没有电磁式同步电动机所需的集电环和电刷等,其机械可靠性与感应(异步)电动机相同,而功率因数却大大高于异步电动机,从而使永磁同步电动机的体积比异步电动机小些。这是因为在低速时,感应(异步)电动机由于功率因数低,输出同样的有功功率时,它的视在功率却要大得多,而电动机主要尺寸是据视在功率而定的。

看了上面的介绍,想必大家已经知道了交流伺服电机的构造是怎样的。交流伺服电机分为异步型以及同步型两种。
