车床型号,看完就能了解车床型号的各种含义

发布时间:2021-04-19 12:52:26  浏览:

引言:目前,我国将机床分为十一大类,分别是车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床、锯床,以及除了以上机床以外的其他机床类型。本文主要介绍车床型号,以及车床型号中字母和数字的含义。

在了解车床型号之前,我们首先需要了解普通机床、精密机床和高精度机床。普通机床指的是普通级别的机床,包括普通车床、钻床、镗床、铣床、刨插床等;精密机床主要包括磨床、齿轮加工机床、螺纹加工机床和其他各种精密机床;高精度机床主要包括坐标镗床、齿轮磨床、螺纹磨床、高精度滚齿机、高精度刻线机和其他高精度机床。

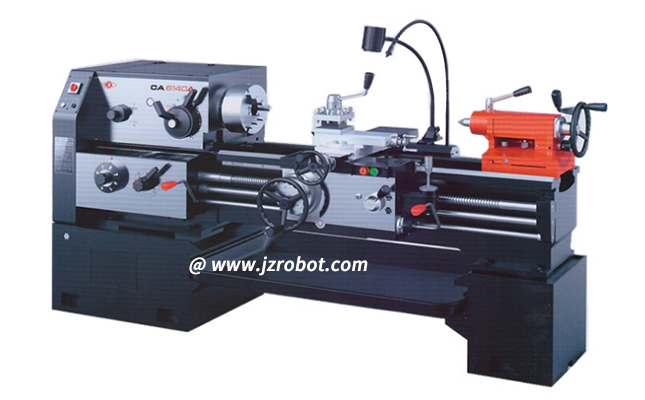

在我们日常应用中经常能够看到的车床型号就有CA6140A这样的车床,那么这一串车床型号代表的是什么意思呢?接下来就跟着我们一起来了解一下吧。

车床型号
车床型号

机床的类别代号

我国将机床分成的十一类都有各自的类别代号,分别是车床C、钻床Z、镗床T、磨床M、齿轮加工机床Y、螺纹加工机床S、铣床X、刨插床B、拉床L、锯床G、其他机床Q,都是以中文拼音首字母来编写的。如果刚才罗列的机床类别代号看得不够清楚,下面我再列一个表格吧。

类别车床钻床镗床磨床齿轮加工机床螺纹加工机床铣床刨插床拉床锯床其他机床
代号CZTMYSXBLGQ
读音其他
车床型号

机床的特性代号

1、通用特性代号

当某类型机床(除普通型外)含有某种通用特性时,则在类代号之后加通用特性代号予以区分。机床通用特性代号基本可以分为:高精度G、精密M、自动Z、半自动B、数控K、加工中心H、仿形F、轻型Q、加重型C、经济型J、柔性加工单元R、数显X、高速S,基本也都是按照首字母读音来编写。

通用特性高精度精密自动半自动数控加工中心仿形轻型加重型简式或经济型柔性加工单元数显高速
代号GMZBKHFQCJRXS
读音仿
车床型号

所以,在了解到机床的类别代号和机床的通用特性代号之后,我们基本就能组合出多种类型的机床。例如:CK是数控车床、MB是半自动磨床等。

2、结构特性代号

对主参数值相同,而结构、性能不同的机床,在型号中增加结构特性代号予以区分,并用汉语拼音字母表示。如A、D、E、L、N、P、R、S、T、U、V、W、X、Y等字母。当不够用时可将两个字母组合起来使用。如AD、AE等。需要注意的是,当型号中有通用特性代号时,结构特性代号排在通用代号之后;当型号无通用特性代号时,结构特性代号排在类代号之后。

机床的组系代号

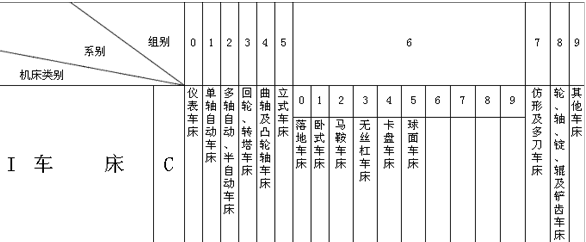

在同类机床中,主要布局和使用范围基本相同的机床即为一组;在同一组机床中,其主参数相同,主要结构及布局型式相同的机床即为同一系。每类机床分为10个组,每个组又分为10个系(系列)。机床的组用一位阿拉伯数字表示,位于类代号或通用特性代号之后;机床系也用一位阿拉伯数字表示,位于组代号之后。下面的表格是车床的组系代号划分表。

      车床型号
车床型号

机床主参数的代号

机床主参数是反应机床规格大小的主要数据参数,称为第一主参数。主参数的代号在组系代号后面,同样是用阿拉伯数字表示,一般表示机床的主参数或主参数的1/10或1/100。不同的机床,主参数内容各不相同。在第一主参数后面一位是主轴数及第二主参数。机床主轴数应以实际数据列入型号,位于主参数之后。第二主参数是指最大跨距、最大工件长度、最大模数等。在表示第二主参数时,一般折算成两位数为宜。

在主参数代号之后是机床的重大改进顺序号,通常当机床结构、性能有重大改进和提高,并需按新产品重新设计、试制和鉴定时,才在机床型号之后按A、B、C等英文字母的顺序加入型号的尾部,以区别原机床型号。重大改进设计不同于完全的新设计,它是在原有的机床基础上进行改进设计,因此,重大改进后的基本会代替原来的产品。

通过以上的认识和学习,现在应该可以解释开头我们提到的车床CA6140A的型号含义了吧,即C是车床、A是结构特性代号、61是卧式车床、40是主参数(最大加工件回转直径400mm),A是第一次重大改进。到这里,对于车床型号的理解是不是非常的清晰了。如果还有不清楚的地方,可以关注我们的公众号,了解更多关于车床型号的知识。
