蜗杆砂轮磨齿机,适用于圆柱齿轮的成批加工

  • 发布时间:2021-05-25      来源:JZ Robot      作者:JZ Editor      已有 人浏览

引言:蜗杆砂轮磨齿机是一种高效率的磨齿机,适用于各种机械传动中的渐开线圆柱齿轮的成批精密磨削,并具有较高的加工精度。

  磨齿机是利用砂轮作为磨具加工圆柱齿轮或某些齿轮(斜齿轮,锥齿轮等)加工刀具齿面的齿轮加工机床。主要用于消除热处理后的变形和提高齿轮精度。

  蜗杆砂轮磨齿机用于成批生产轴类和盘类硬齿面圆柱齿轮加工。可以磨削鼓形齿和锥度齿等齿向修形齿轮,也可采用修形的金刚石滚轮磨削齿形修形齿轮。下面,我们就来看看蜗杆砂轮磨齿机的特点吧。

  蜗杆砂轮磨齿机特点

  1、工作台、尾座和修整器集结在回转工作台上,通过回转工作台的定位,将工作台(工件)旋转至操作者接近区域,可以方便地装卸工件。

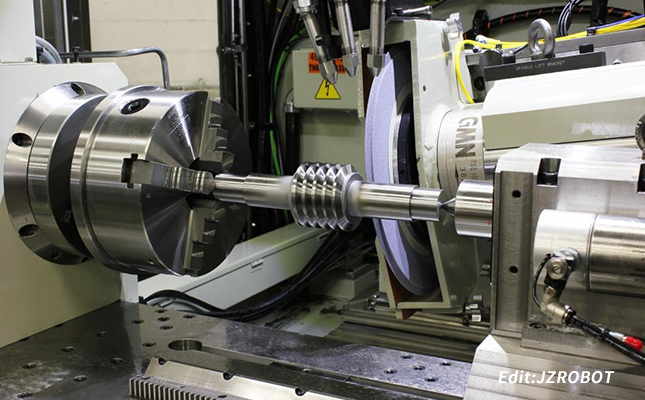

蜗杆砂轮磨齿机
蜗杆砂轮磨齿机

  2、采用移位磨削方法。该磨齿机砂轮主轴最高转速达到7000rpm。修整滚轮转速达到3000-6000rpm,可以进行高速高效磨削,生产效率大幅提高。

  3、采用先进的电主轴直驱、砂轮在线动平衡、全闭环控制等级数,使定位精度、传动精度、磨削精度大幅提高,满足高质量生产加工。

  4、机床可配备机器人(桁架式或关节式)及料仓,进一步提高自动化程度,提高加工效率,降低工人劳动强度。

  自动对刀技术的关键

  蜗杆砂轮磨齿机的工作原理类似于用滚刀切削齿轮,即蜗杆砂轮相当于一个渐开线蜗杆,其法向基节等于所磨齿轮的法向基节,用蜗杆砂轮与齿轮连续展成啮合完成磨削过程。在目前的各种磨齿方法中,蜗杆砂轮磨齿的效率最高。

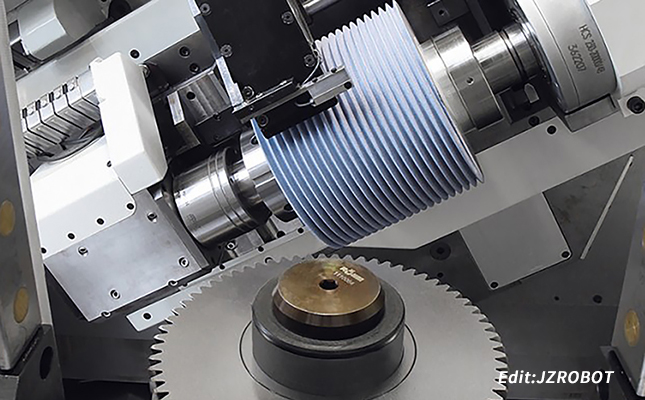

蜗杆砂轮磨齿机
蜗杆砂轮磨齿机

  提高磨齿机对刀精度和效率,对提高齿轮加工精度及加工效率有显著意义。磨齿机自动对刀能实现在不停机的情况下调整对刀,且操作简单,效率高,对刀精度高。自动精确对刀的主要思路为:数控系统自动获取工件两侧齿槽边界并记录其位置,然后计算得到精确的齿槽中点位置所在,也即进给加工起点所在,最后发出指令,由伺服系统确定砂轮位置所在。因此,如何快速、精确地获取齿槽边界位置是自动精确对刀技术的关键所在。

  文中我们了解到蜗杆砂轮磨齿机的特点,其中可配备机器人(桁架式或关节式)及料仓这一点,非常适合现在的市场需求,也是未来机床设备发展的重点。通过对蜗杆砂轮磨齿机的特点,以及自动对刀技术的了解,相信大家对于蜗杆砂轮磨齿机已不再陌生了,如果有需要成批生产轴类和盘类硬齿面圆柱齿轮加工的,可以选择蜗杆砂轮磨齿机,同时也欢迎咨询我们,了解关于蜗杆砂轮磨齿机的自动化应用知识和方案。
