米兰德数控车床机械手方案

  • 来源:JZ Robot      已有 人浏览

产品展示

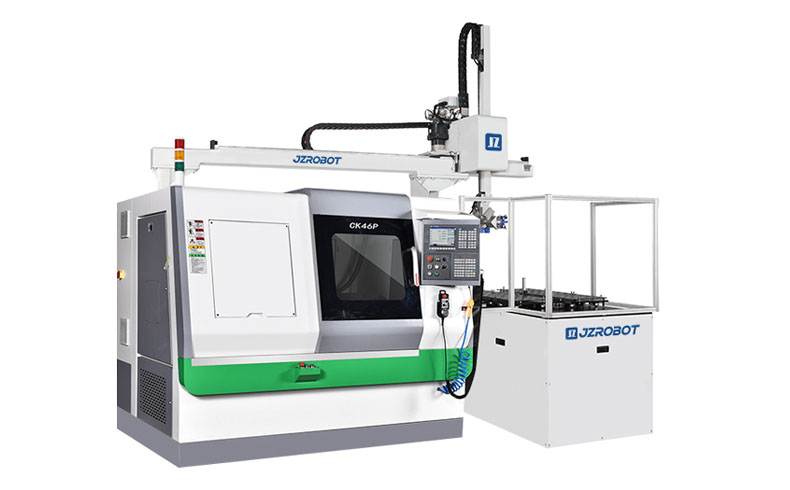

CK46P数控车床机械手

产品介绍

米兰德数控车床特点:

1、整体铸件床身,确保整机高刚性、高稳定性。

2、X、Z向导轨台湾或进口优质滚动直线导轨,配合自动强制润滑,实现机床的高速运动。

3、X、Z方向导轨、丝杠都采用不锈钢内防护密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度。

4、采用台湾高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速高,温升小。

米兰德数控车床机械手方案:

1、采用外挂式桁架机械手,减少对数控车床的改造,提高稳定性。

2、送料机构由上料机构与收料机构组成,能够有效地配合机械手抓放料。

3、控制系统为PLC,操作简单方便,能够使操作者快速入门,提高操作安全性。

4、整套机械手方案柔性化程度高,且具有较高的安全性和稳定性。

产品参数

项目 单位 CK46P
床身最大回转直径 mm 360
托板最大回转直径 mm 110
最大加工长度 mm 330
托板到主轴中心距离 mm 55
主轴鼻端   A2-5
主轴转速范围 r/min 50-5000
主轴通孔直径 mm 56
主电机功率 kw 5.5
行程                       x/z mm 410/330
刀架形式   排刀
快速移动速度        x/z m/min 24/24
x/z 定位精度 mm 0.006
x/z 重复定位精度 mm 0.003
重量 t 2.3
外形尺寸 mm 2400x1550x1600
