位置传感器 有接触式传感器和接近式传感器

  • 发布时间:2020-09-14      来源:JZ Robot      作者:JZ Editor      已有 人浏览

引言:传感器按用途分有压力敏和力敏传感器、位置传感器、液位传感器、能耗传感器、速度传感器、加速度传感器、射线辐射传感器、热敏传感器等。我们今天要介绍的就是位置传感器。

  位置传感器用来测量工业机器人自身位置的传感器。位置传感器可分为两种,接触式传感器和接近式传感器。

  位置传感器的应用范围非常广泛,位置传感器的类型也比较多,位置传感器不断发展,应用不断扩大,已经成为生活中不可缺少的得力助手。人们也正在慢慢的把位置传感器的应用进行扩大,使位置传感器更加智能化,更加现代化。

  位置传感器的分类

  位置传感器能感受被测物的位置并转换成可用输出信号的传感器。位置传感器可用来检测位置,反映某种状态的开关,和位移传感器不同,位置传感器有接触式和接近式两种。

  1、接触式传感器

  接触式传感器的触头由两个物体接触挤压而动作,常见的有行程开关、二维矩阵式位置传感器等。行程开关结构简单、动作可靠、价格低廉。当某个物体在运动过程中,碰到行程开关时,其内部触头会动作,从而完成控制,如在加工中心的X、Y、Z轴方向两端分别装有行程开关,则可以控制移动范围。二维矩阵式位置传感器安装于机械手掌内侧,用于检测自身与某个物体的接触位置。

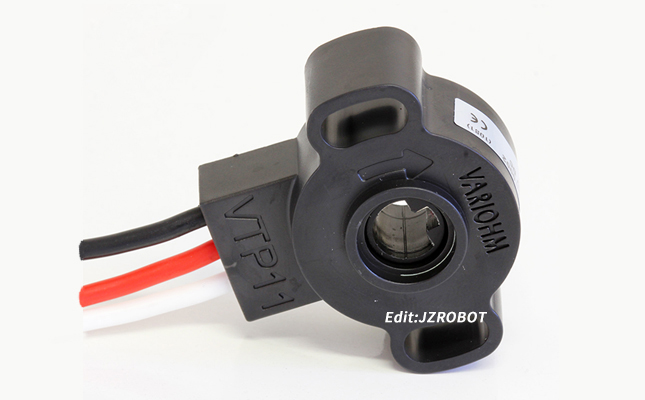

位置传感器
位置传感器

  2、接近式传感器

  接近开关是指当物体与其接近到设定距离时就可以发出“动作”信号的开关,它无需和物体直接接触。接近开关有很多种类,主要有电磁式、光电式、差动变压器式、电涡流式、电容式、干簧管、霍尔式等。接近开关在数控机床上的应用主要是刀架选刀控制、工作台行程控制、油缸及汽缸活塞行程控制等。

  位置传感器优缺点

  1、电位计

  优点:低成本;结构简洁;重量轻;制造精度高。

  缺点:易磨损;耐振动差;对外来物敏感;不适合苛刻温度环境。

  2、光电式位置传感器

  优点:高分辨率;精密安装可得到良好准确度;广泛应用。

  缺点:对外来物体敏感;失效前无任何征兆;耐冲击差;不适合极端温度。

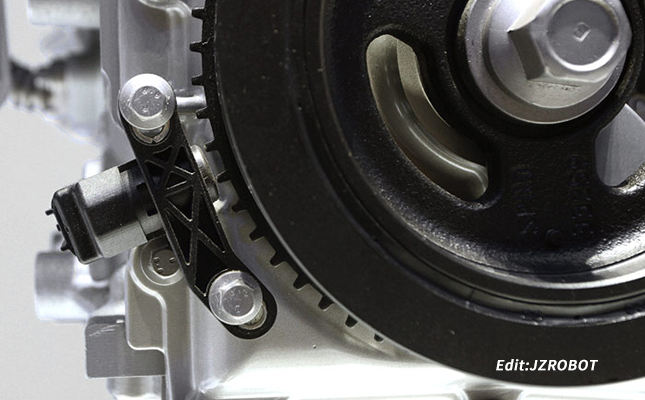

位置传感器
位置传感器

  3、磁位置传感器

  优点:非常坚固牢靠;大多数液体没有影响。

  缺点:温漂;滞环;不适合高准确度应用;对附近导磁材料、直流磁场敏感;耐冲击能力差。

  4、磁致伸缩位置传感器

  优点:坚固牢靠;适合高压环境应用;长度增加,准确度提高。

  缺点:相当昂贵;不耐冲击;温漂大;短量程准确度低(<100mm)。

  5、电容式位置传感器

  优点:结构简单;低功耗。

  缺点:温度和湿度漂移系数大;对外部物质进入很敏感;安装公差要求严格。

  6、传统感应式位置传感器

  优点:高准确度;高可靠;坚固牢靠;适合苛刻环境;使用广泛。

  缺点:价格昂贵,体积、重量大。

  通过文中我们知道了位置传感器有接触式和接近式两种,以及电位计、光电式位置传感器、磁位置传感器、磁致伸缩位置传感器、电容式位置传感器、传统感应式位置传感器等的优缺点。我们平时在使用位置传感器的时候,需要多加注意。更多关于位置传感器的内容,可以关注我们的公众号。
