刀具预调仪,使得刀具的检查变得十分简单

发布时间:2020-11-19 13:04:06  浏览:

引言:随着人们对加工中心效率和精度的要求越来越高,加上数控机床的日益普及,对刀具预调仪的要求也越来越高。本文主要介绍刀具预调仪的作用,以及刀具预调仪的现状。

刀具预调仪即刀具预调测量仪,又称对刀仪,是一种可预先调整和测量刀尖直径、装夹长度,并能将刀具数据输入加工中心NC程序的测量装置。随着装有多刀自动换刀装置的NC机床的普及使用,高精度、高效率刀具预调仪的市场正在持续扩大。

刀具预调测量仪主要用于检测数控机床、加工中心、柔性制造单元上所使用的镗、铣类刀具切削刃的X/Z坐标数据,也能用于检查刀尖的角度、圆角、刃口形状及多刃刀具的跳动等参数。它是为简化刀具预调和测量而专门设计的,该仪器的使用可减少机床的试切次数,缩短辅助时间,保证加工质量,并使刀具管理现代化。

刀具预调仪的作用

刀具预调测量仪就是为简化刀具预调和刀具测量而专门设计的。这种仪器克服了机上测量的缺点,大大提高了刀具预调和测量的速度。对于大多数刀具组合来说,平均每把刀具可节省3分钟。对于镗刀来说,每把可节省8分钟。标准的刀具预调仪比加工中心价格便宜得多,所以其工时费用较低。

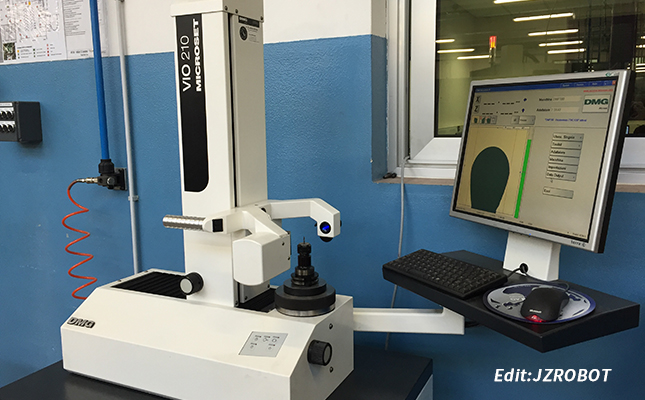

刀具预调仪
刀具预调仪

设计合理的刀具预调仪简化了刀具的预调过程,操作者可将仪器定位于刀具的名义尺寸处,然后将刀尖调整到位操作者可触及调整螺丝也是设计合理的一种体现。

刀具预调仪使得刀具的检查变得十分简单。刀具的跳动可容易地检查出来,如果需要还可进行调整。钻头钻尖的圆跳动也很容易检查出来。刀具预调仪配备有光学投影仪,可用来检查刀具的切削刃。刀片上的崩刃或切屑瘤可以清楚地看出来,使操作者能够及时更换刀片,避免不良的加工后果。

刀具预调仪的现状

1、外观

国内很多刀具预调仪的外壳粗糙,颜色多为暗沉的蓝色、红色,给人以笨重感,并且看上去没有档次。要提高仪器的档次,外观的改善是关键。

2、结构

刀具预调仪的结构很大程度上决定了其测量精度,因此,国产刀具预调仪的精度与国外产品相差很大,其根本原因在于结构的设计上就有很大的差距。

刀具预调仪
刀具预调仪

3、软件

软件是系统的核心,国内外产品在软件方面的差距特别大。现阶段,国内软件可以实现数据、图像的读入,并进行数据处理、显示、存储、管理等,但还是存在功能单一、很多功能不完善等特点。

4、控制系统

国内外大部分的刀具预调仪都采用电子按键,采用气动控制主轴的径向和轴向锁紧,采用手动测量功能,通过两个电子手轮分别控制测量架在X/Z方向上的微调。如今,国外已经具有完全自动化的对刀仪,仪器可以完成自动测量、自动定位、自动捕捉、自动聚焦、全自动测量,完全自动化也是刀具预调仪未来的发展方向。

通过文中介绍,我们知道刀具预调测量仪就是为简化刀具预调和刀具测量而专门设计的,它使得刀具的检查变得十分简单。并通过国内外产品在外形、结构、软件、控制系统上的对比,指出了国产刀具预调仪在很多方面的不足,为今后新产品的开发提供参考。更多刀具预调仪的知识和应用,请关注我们的公众号吧。
