数控车床机械手方案,实现车削产品的快速抓料和换料

发布时间:2018-08-09 16:46:58  浏览:

引言:针对cnc数控车床加工,实现机械手上下料的方案,我们先分析了客户提供的产品信息,根据产品的加工位置、定位点、加工时长等多个纬度来考虑和设计,并提出了数控车床机械手技术方案供客户参考。

一、数控车床机械手技术方案效果图

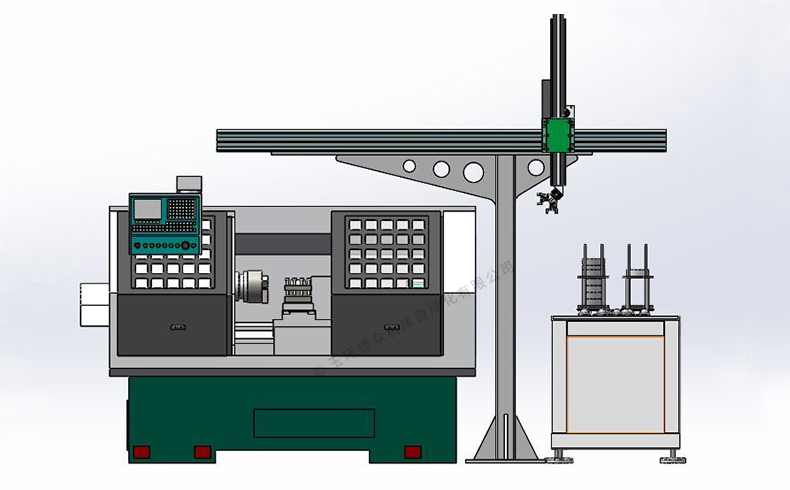

数控车床机械手技术方案
数控车床机械手技术方案

此款数控车床机械手可针对活塞、曲轴、凸轮轴等需要车削的产品进行快速抓料和换料,是数控车床单机自动化的高效提升方案。通常的数控车床是由数控系统自动完成车削加工的过程,人工的作用只是更换料,所以在拥有数控系统完成主要的加工工序的情况下,对于人工的技术要求也就大大降低了。但是,人工会有疲劳度和主观性,所以是否真正可以达到生产水平还是个未知数。

对于数控车床机械手来讲,除了停电、程序错误、机械维修等外在因素的影响外,其并不存在主观意识及疲劳度的考虑,这就是为什么现在很多企业都喜欢上机械手的原因之一。在接触的诸多客户中,对于人工这块听到最多的就是员工又来提工资了、会做的师傅太缺了、遇到有本事的工人提的要求是越来越高,针对企业反馈的这些问题,我相信很多企业也都存在。所以,自动化的发展越来越快,正是社会发展与科技进步的必然结果。

二、数控车床机械手技术方案说明

数控车床机械手的工作过程是,机械手从送料机构抓取一个产品,通过架设在数控车床上方的桁架横向移动至数控车床工作区上方,并通过纵向机械手臂将产品下降到工作区高度,待夹具停止旋转后,由机械手指完成更换料,并退出工作区返回送料机构,将产品放于下料区,再重新抓取一个产品继续刚才的过程。这样依次循环并可以根据实际车削的时间提升机械手臂的移动速度,达到提高整体工作效率的目的。

具体技术方案如下:
1、机械手主体框架:架设落地式龙门架,桁架采用同步带线型模组,伺服定位;
2、机械手:旋转气缸机械手,上下行程采用线型丝杆模组控制,气动手指完成取放加工工件;
3、自动上下料料架:采用链条式送料架,分上料备料架和下料架,完成定位工序;
4、床身改装:数控车床夹头改为自动夹紧松开,PLC控制;
5、其他说明:独立的机械手配电箱,配备触摸屏、PLC、伺服驱动等电器,与数控车床本身互不干涉。

三、数控车床机械手技术方案预期效果

数控车床机械手送料设备可以放置多个产品,同时可以根据产品长短调节位置,自由度非常高;若后期需要更换产品,同样可以调整送料装置及机械手抓取方式,达到整机不变,只做部位调节和修改程序即可。数控车床机械手技术方案中预期可以达到的工作效率,从抓料开始计算到最后将料返回送料机构的时间在10秒左右。这是与联机不同的地方,一机一机械手可以做到更快的换料速度和更高的运行效率,以保证生产效率的提高。
