金火数控车床机械手方案

  • 来源:JZ Robot      已有 人浏览

产品展示

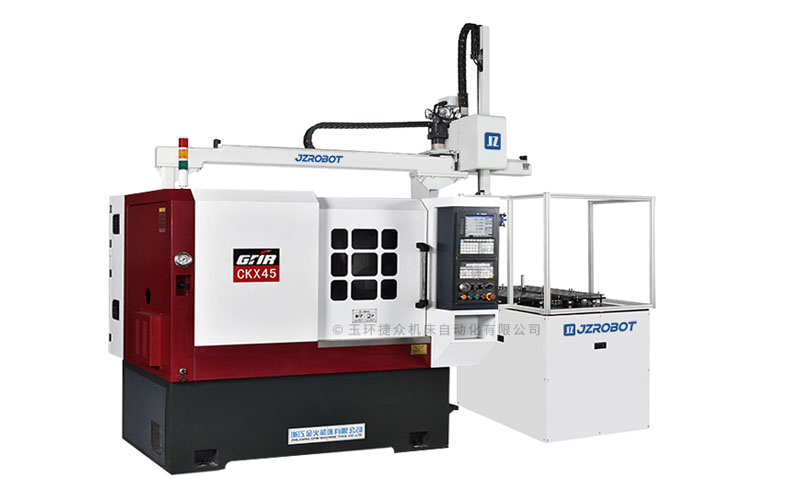

金火数控车床机械手

产品介绍

金火数控车床特点:

1、采用高刚性密烘铸铁45度斜床身结构,排屑流畅。

2、大跨距直线导轨设计,进给稳定可靠。

3、主轴和进给均为伺服电机,能快速进行加减速运动。

4、机床可根据需要安装动力头或八工位液压刀塔,以实现在同一台机床上进行车、铣、钻攻等复合加工功能。

金火数控车床机械手方案:

1、采用外挂式桁架机械手,减少对数控车床的改造,提高稳定性。

2、送料机构由上料机构与收料机构组成,能够有效地配合机械手抓放料。

3、控制系统为PLC,操作简单方便,能够使操作者快速入门,提高操作安全性。

4、整套机械手方案柔性化程度高,且具有较高的安全性和稳定性。

产品参数

项目 单位 CKX45
床身上最大回转直径 mm 370
托板上最大回转直径 mm 110
最大加工长度 mm 150
主轴最大通过棒料直径 mm 45
形成           x/z mm 400/240
快移速度   x/z m/min 30/30
主轴转速 r/min 60-4500
主轴功率 kw 3.7/5.5
主轴头部形式   A2-5
主轴通孔直径 mm 56
刀架   排刀
卡盘   液压筒夹
净重 kg 1900
外形尺寸(长x宽x高) mm 1870x1560x1680
