沈阳数控车床机械手方案

  • 来源:JZ Robot      已有 人浏览

产品展示

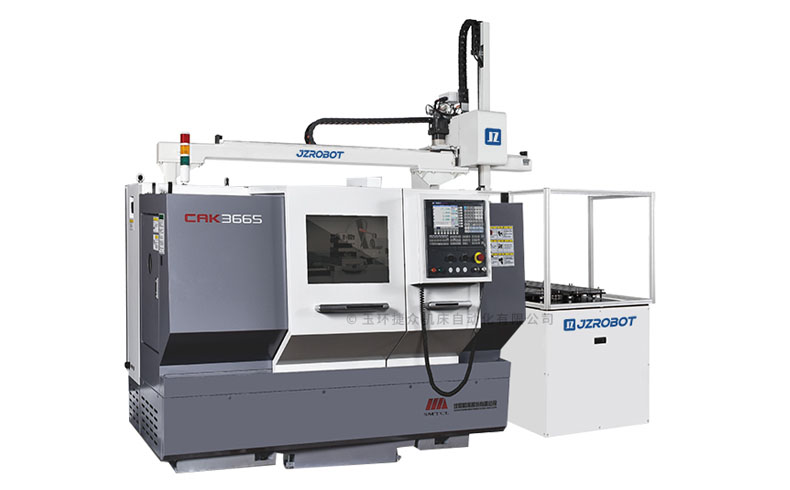

沈阳数控车床机械手

产品介绍

沈阳数控车床特点:

1、高效伺服主电机,低能耗,大扭矩。

2、两轴采用独立式编码器,无行程开关,降低故障率。

3、台尾T形槽式加固结构,增加稳定性。

4、超大回水槽,防水结构由堵改疏,增强整机防水性能。

沈阳数控车床机械手方案:

1、采用外挂式桁架机械手,减少对数控车床的改造,提高稳定性。

2、送料机构由上料机构与收料机构组成,能够有效地配合机械手抓放料。

3、控制系统为PLC,操作简单方便,能够使操作者快速入门,提高操作安全性。

4、整套机械手方案柔性化程度高,且具有较高的安全性和稳定性。

产品参数

项目 单位 CAK3665 CAK4085
最大工件长度 mm 750 1000
最大车削长度 mm 650 850
床身上最大回转直径 mm φ400 φ400
滑板上最大车削直径 mm φ180 φ200
最大车削直径 mm φ360 φ400
主轴通孔直径 mm φ53 φ53
主轴转速级数   无级 无级手动三挡档内无级
主轴转速范围 r/min 100-3000 100-2400/100-2000
主电机额度功率 kw 5.5(主伺服) 5.5(主伺服)
尾座套筒直径 mm 100-3000 100-2400/100-2000
刀架形式     立式四工位
外圆刀杆尺寸 mm   φ20x20
两轴快移速度 m/min   6/12
机床净重 kg 1860 1960
机床外观尺寸(长x宽x高) mm 2350x1500x1580 2470x1500x1580
